Eletrodinâmica - 3ª Lista – Geradores

60) A figura representa um gerador de força eletromotriz ε = 6 V e resistência interna r = 2 . A tensão nos terminais do gerador, quando percorrido por uma corrente de 1 A, é, em volts, de:

a) 6
b) 4
c) 2
d) 1
e) 0

61) O gráfico abaixo mostra como varia a intensidade da corrente que passa por um gerador em função da diferença de potencial que existe entre seus terminais. Sua força eletromotriz e sua resistência interna valem, respectivamente:

a) 6 V; 30
b) 30 V; 5
c) 30 V; 6
d) 30 V; 25
e) 20 V; 12

62) Um reostato é ligado aos terminais de uma bateria, O gráfico abaixo foi obtido variando a resistência do reostato e mostra a variação da ddp, U, entre os terminais da bateria em função da intensidade de corrente, i, que a atravessa, A força eletromotriz (f.e.m.) dessa bateria vale:

a) 4 V
b) 8 V
c) 12 V
d) 16 V
e) 20 V

63) Uma bateria de automóvel de 12 V, com resistência interna de 0,60 , tem seus terminais acidentalmente ligados em curto-circuito. A corrente de curto-circuito tem intensidade:
a) zero
b) 20 A
c) 24 A
d) infinita
e) n. d. a.

64) Um gerador possui uma força eletromotriz igual a 20 V. Quando os pólos positivo e negativo do gerador estão em curto-circuito, a corrente elétrica entre eles tem intensidade igual a 5 A.
Com base nestas informações, analise as afirmações seguintes.
I - A corrente elétrica máxima possível em um circuito ligado ao gerador é 5 A.
II - A resistência interna do gerador tem 4 .
III - Quando os pólos do gerador não estão ligados a um circuito fechado, a diferença de potencial entre eles é de 20 V.
Quais estão corretas?
a) Apenas I.
b) Apenas II.
c) Apenas III.
d) Apenas II e III.
e) I, II e III.

65) No circuito abaixo, o gerador é ideal e a ddp entre os pontos C e D é:

a) 45V
b) 9,0 V
c) 4,5 V
d) 0,90 V
e) 0,45 V

66) No circuito temos um gerador de força eletromotriz E = 6 V e resistência interna r = 1 . Sabendo=se que R1 = 5 e R2 = 6 , a corrente no circuito, em ampères, é de:

a) 6,0
b) 1,2
c) 1,0
d) 0,5
e) 0,2

67) Neste circuito, a diferença de potencial é Vm – Vn = 6,0 V. Tendo o gerador resistência interna desprezível, sua força eletromotriz vale:

a) 1,5 V
b) 3,0 V
c) 6,0 V
d) 9,0 V
e) 18 V

68) Uma bateria de 12 V mantém, no circuito da figura, uma corrente de 5,0 mA durante 20 min. Qual a redução da energia química da bateria (em joule) durante esse intervalo de tempo?

a) 12
b) 50
c) 72
d) 105
e) 1 200

69) No circuito abaixo o gerador é ideal. A ddp entre os pontos A e B é:

a) 9 V
b) 15 V
c) 18 V
d) 21 V
e) 24 V

70) Na figura, a f.e.m. é de 6V e R = 0,5. A taxa de dissipação de calor, pelo efeito Joule, em R é de 8 W.

A corrente no circuito, a ddp através de R e o valor de r valem, respectivamente:
a) 4 A, 2 V e 1
b) 2 A, 1 V e 2,5
c) 16 A, 8 V e 3,6
d) 4 A, 1 V e 2
e) 42 A, 2 V e 1

71) Um gerador elétrico com f.e.m. de 60 V é ligado a um resistor de 300 e estabelece nele uma corrente elétrica de 0,18 A. Nesse caso, a resistência interna do gerador é aproximadamente igual a:
a) 5
b) 11
c) 28
d) 33
e) 54

72) No circuito abaixo, o capacitar está carregado com carga Q = 100.10-6 C. Substituindo-se esse capacitar por um resistor de 9 , a corrente que atravessa o gerador tem intensidade de 2 A. A resistência interna do gerador vale:

a) 5
b) 4
c) 3
d) 2
e) 1

73) Dois resistores de resistências elétricas R1 = 10 e R2 = 15 são associados em paralelo e ligados a uma bateria ideal de 12 V. A carga elétrica fornecida pela bateria em 10 minutos é igual a:
a) 9,0.10^2 C
b) 1,0.10^3 C
c) 1,2.10^3 C
d) 1,5.10^3 C
e) 1,8.10^3 C

74) Uma bateria de 12 V deve alimentar duas lâmpadas iguais ligadas em paralelo, de modo que a potência dissipada por ambas seja igual a 30 W. Nessas condições, a resistência elétrica de cada lâmpada vaie:
a) 9,6
b) 12
c) 15
d) 30
e) 45

75) No circuito da figura, estão representados uma fonte de força eletromotriz ε, de resistência interna desprezível, e dois resistores R iguais. Sabendo-se que a corrente total do circuito é 6 A e que cada resistor dissipa uma potência de 90 W, pode-se afirmar que o valor de cada resistor e a força eletromotriz da fonte valem, respectivamente:

a) 5 e 5 V
b) 10 e 15 V
c) 10 e 30 V
d) 15 e 30 V
e) 20 e 60 V

O circuito abaixo refere-se às questões 76 o 77.

76) Qual a diferença de potencial entre a e b?
a) 2 V
b) 3 V
c) 4 V
d) 6 V
e) 10 V

77) Em que resistor ocorre a menor dissipação de energia por unidade de tempo?
a) R1
b) R2
c) R3
d) R4
e) R5

78) No circuito da figura, a corrente que circula pela resistência de 12 tem um valor, em ampères, igual a:

a) 1
b) 2
c) 4
d) 6
e) 8

79) Considere o circuito a seguir, onde todos os resistores são ideais com R = 2,0 ,

O gerador e o amperímetro são ideais.
Se o resistor indicado pela seta queimar, a indicação do amperímetro:
a) continuará a mesma.
b) aumentará de 2,0 A.
c) diminuirá de 2,0 A.
d) aumentará de 1,0 A.
e) diminuirá de 1,0A.

80) No circuito da figura, a f.e.m, da bateria é ε = 1,5 V e sua resistência interna vale r = 5,0 . A diferença de potencial nos terminais da bateria, em volts, vale:

a) 0,75
b) 1,00
c) 1,25
d) 1,50
e) 1,75

81) Os valores que a corrente i, representada na figura, assume com a chave S respectivamente fechada e aberta são, em ampères, iguais a:

a) 0,3 e 0,2
b) 0,4 e 0,3
c) 0,3 e 0,4
d) 6,0 e 3,0
e) 3,0 e 6,0

82) Três lâmpadas, L1, L2 e L3, estão conectadas a uma fonte de tensão conforme a figura. Suas potências máximas dissipadas são 110 W, 220 W e 110 W, respectivamente, quando submetidas a uma diferença de potencial de 220 V. Qual a corrente  elétrica mínima, em ampères, que a fonte deve ser capaz de fornecer para que todas as lâmpadas possam ser acesas simultaneamente e dissipem a potência nominal indicada?

a) 2,0
b) 1,0
c) 0,75
d) 0,5
e) 0,25

83) No circuito a diferença de potencial UAB entre os terminais da bateria é de 12 volts. As resistências valem R1 = 4,0 ; R2 = 2,0 e R3 = 2,0 . As correntes i1 e i2 que atravessam as resistências R1 e R2 valem:

a) i1 = 2,0 A e i2 = 4,0 A
b) i1 = 1,8 A e i2 = 1,8 A
c) i1 = 1,2 A e i2 = 2,4 A
d) i1 = 1,0 A e i2 = 2,0 A
e) i1 = 2,0 A e i2 = 2,0 A

Para responder às questões de números 84 e 85, utilize as informações abaixo,
No circuito representado no esquema:

- R1, R2 e R3 são resistores percorridos por correntes, respectivamente I1, I2 e I3;
- a diferença de potencial nos terminais de R1 é igual a 0,50 volts e sua resistência vale 5,0 ohms;
- G é um gerador ideal de 1,5 volt que está fornecendo ao circuito uma corrente elétrica I.

84) Para as correntes elétricas do circuito é sempre correta a relação:
a) I = I1 + I3
b) I = I1 + I2
c) I = I1 + I3 – I2
d) I = I1 = I2 = I3
e) I = I1 + I2 + I3

85) R2 tem resistência de X ohms e está submetido a uma diferença de potencial de Y volts. X e Y valem, respectivamente:
a) 5,0 e 1,0
b) 10 e 1,0
c) 10 e 1,5
d) 15 e 1,0
e) 15 e 1,5

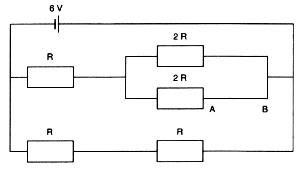

O circuito da figura deve ser utilizado para as questões 86 e 87. A resistência R vale 10 ohms.

86) Qual é a resistência equivalente do circuito?
a) 50,0 ohms
b) 20,0 ohms
c) 15,0 ohms
d) 10,0 ohms
e) 5,0 ohms

87) Qual é a corrente que passa no segmento AB?
a) 1,00 A
b) 0,60 A
c) 0,45 A
d) 0.30 A
e) 0,15 A

88) No circuito da figura, para que a leitura no amperímetro A seja de 1 A, o valor da resistência R deve ser de:

a) 2
b) 2,5
c) 3
d) 3,5
e) 4

89) No circuito abaixo, as leituras do voltímetro V e dos amperímetros A1 e A2 são, respectivamente:

a) 10 V, 8 A, 5 A
b) 20 V, 6 A, 4 A
c) 30 V, 5 A, 3 A
d) 40 V, 5 A, 3 A
e) n. r. a.

A figura a seguir representa um circuito elétrico que se refere aos exercícios de números 90 a 92.

90) A leitura registrada no amperímetro ideal, estando a chave K fechada, é:
a) zero
b) 1,0 A
c) 1,5 A
d) 2,5 A
e) 3,0 A

91) A leitura registrada no voltímetro ideal, estando a chave K aberta, é:
a) zero
b) 2,25 V
c) 4,50 V
d) 6,00 V
e) 7,50 V

92) A potência dissipada na resistência interna do gerador, estando a chave K aberta, é igual a:
a) zero
b) 1,00 W
c) 2,25 W
d) 6,25 W
e) 9,00 W

93) O amperímetro A e o voltímetro V do circuito são ideais. Com a chave K ligada, o amperímetro marca 1 mA e o voltímetro, 3 V. Desprezando-se a resistência interna da bateria, quais os valores de R e E?

a) R = 1500 ; E = 7,5V
b) R = 3 000 ; E = 15 V
c) R = 500 ; E = 3 V
d) R = 1,5 ; E = 5 V
e) R = 3,0 ; E = 15 V

94) No circuito da figura, K é uma chave móvel. A chave é deslocada para as posições 1, 2 e 3: a corrente total no circuito, correspondente a cada posição da chave, será respectivamente:

a) 12 A, 6 A, 3 A
b) 3 A, 6 A, 6 A
c) 12 A, zero, 12 A
d) 3 A, 6 A, 12 A
e) n.d. a.

95) No circuito da figura, o gerador tem resistência interna igual a 1 e força eletromotriz 21 V. Qual a diferença de potencial U entre os pontos A e B quando a chave S está aberta?

a) 108 V
b) 42 V
c) 28 V
d) 21 V
e) 18 V

96) No esquema abaixo, temos 8 lâmpadas das quais algumas estão em curto-circuito e, portanto, não acendem. Uma bateria de 10 V e resistência interna desprezível alimenta o circuito. As lâmpadas que não acendem e a corrente elétrica fornecida pela bateria são, respectivamente:

a) L3, L4; i = 1,25 A
b) L2, L5; i = 2,55 A
c) L2, L4; i = 2,55 A
d) L3, L4; i = 2,00 A
e) L2, L5; i = 1,25 A

97) A intensidade da corrente, em ampères, na resistência de 6,0 é:

a) 1,2
b) 2,0
c) 3,6
d) 4,0
e) 8,0

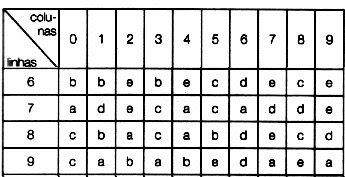

Gabarito
